パナソニック照明器具一覧表

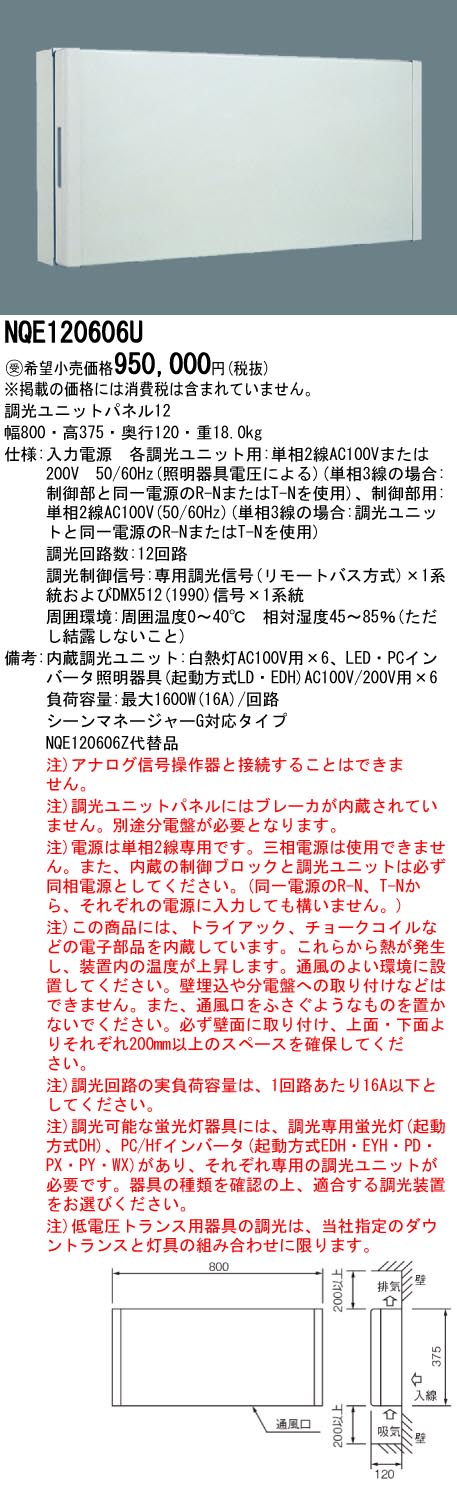

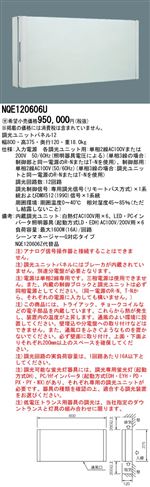

NQE120606U  パナソニック

商品型番
 NQE120606U
標準価格(税抜き)
 950000円
品種
 オプション
品種2

リモコン
 設定無し
周波数設定
 設定無し
ランプ別売り設定
 設定無し
ランプ種
 設定無し
センサー

簡単取付
 電気工事必要
取付方法
 電気工事必要  取付方法はこちら
対応畳数
 畳数設定無し
備考1

備考2

埋込穴

形式

様式

商品メモ
 壁直付型 調光ユニットパネル12 シーンマネージャーG対応タイプ・調光回路数:白熱灯用6回路、PCインバータ用6回路
メーカーコメント
 寸法・質量
◆幅:800 mm ◆高:375 mm ◆奥行:120 mm
◆質量:18.0 kg
仕様・注意事項
◆入力電源 各調光ユニット用:単相2線AC100Vまたは200V 50/60Hz(照明器具電圧による)(単相3線の場合:制御部と同一電源のR-NまたはT-Nを使用)、制御部用:単相2線AC100V(50/60Hz)(単相3線の場合:調光ユニットと同一電源のR-NまたはT-Nを使用)
◆調光回路数:12回路
◆調光制御信号:専用調光信号(リモートバス方式)×1系統およびDMX512(1990)信号×1系統
◆内蔵調光ユニット:白熱灯AC100V用×6、LED・PCインバータ照明器具(起動方式LD・EDH)AC100V/200V用×6
◆シーンマネージャーG対応タイプ
◆負荷容量:最大1600W(16A)/回路
◆注)アナログ信号操作器と接続することはできません。
◆注)調光ユニットパネルにはブレーカが内蔵されていません。別途分電盤が必要となります。
◆注)電源は単相2線専用です。三相電源は使用できません。また、内蔵の制御ブロックと調光ユニットは必ず同相電源としてください。(同一電源のR-N、T-Nから、それぞれの電源に入力しても構いません。)
◆注)この商品には、トライアック、チョークコイルなどの電子部品を内蔵しています。これらから熱が発生し、装置内の温度が上昇します。通風のよい環境に設置してください。壁埋込や分電盤への取り付けなどはできません。また、通風口をふさぐようなものを置かないでください。必ず壁面に取り付け、上面・下面よりそれぞれ200mm以上のスペースを確保してください。
◆注)調光回路の実負荷容量は、1回路あたり16A以下としてください。
◆注)調光可能な蛍光灯器具には、調光専用蛍光灯(起動方式DH)、PC/Hfインバータ(起動方式EDH・EYH・PD・PX・PY・WX)があり、それぞれ専用の調光ユニットが必要です。器具の種類を確認の上、適合する調光装置をお選びください。
◆注)低電圧トランス用器具の調光は、当社指定のダウントランスと灯具の組み合わせに限ります。
JANコード
 4547441848045
